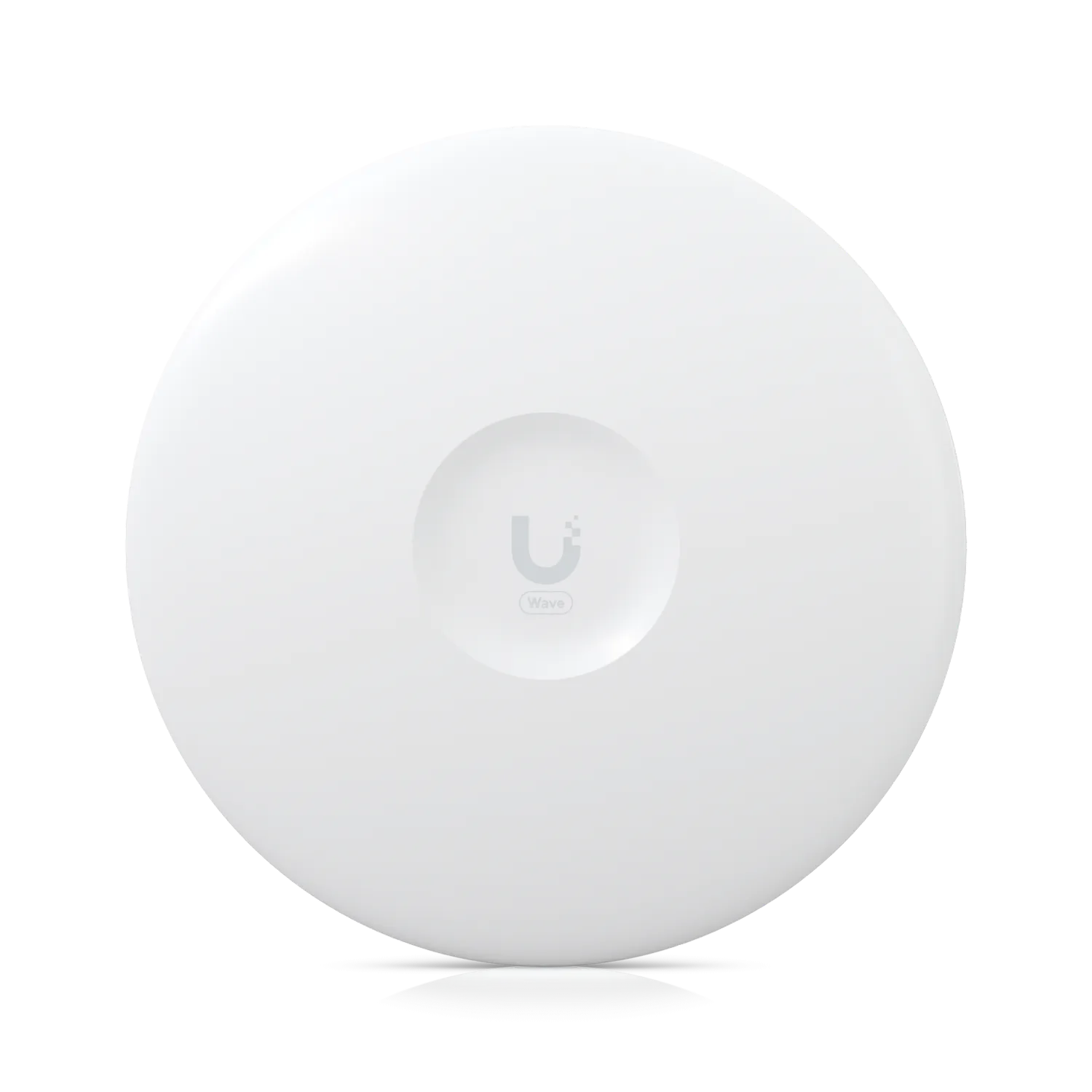

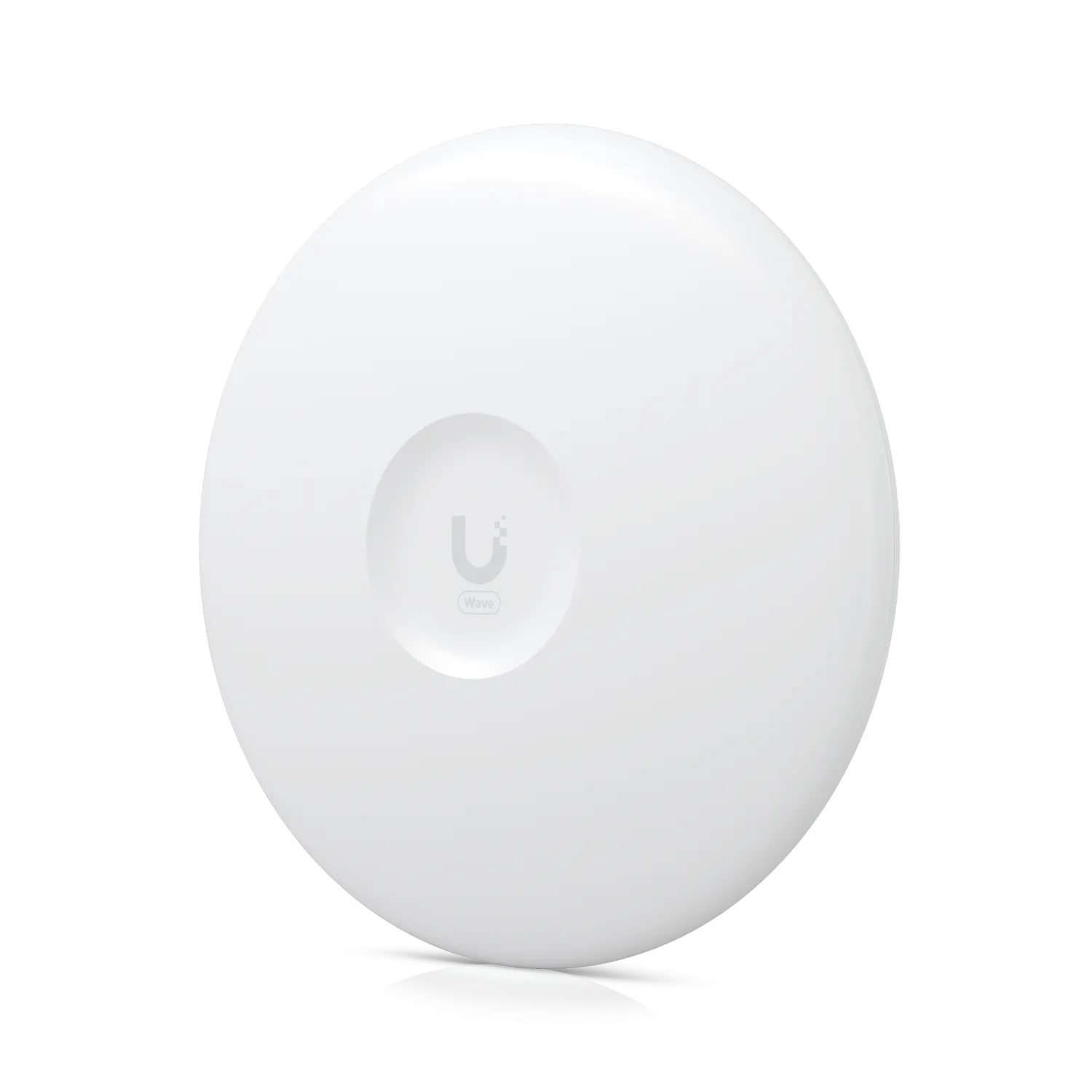

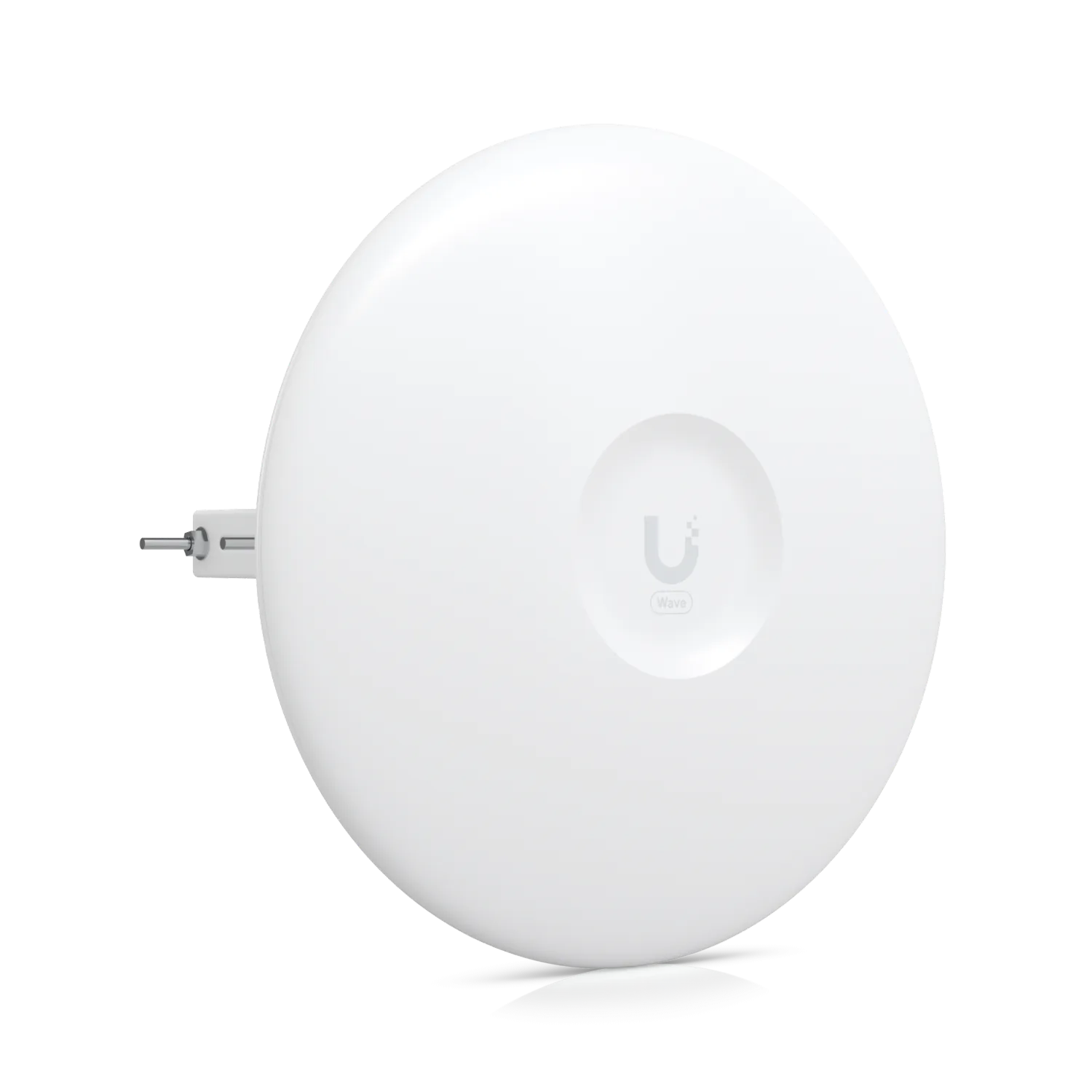

Антена Ubiquiti Wave Pro Wave-Pro

Механични характеристики

• Размери: Ø424.4 x 166.2 мм (Ø16.7 x 6.5")

• Тегло:

  • Без монтаж: 2.8 кг (6.2 lb)

  • С монтаж: 4 кг (8.8 lb)

• Материал на корпуса: Алуминиев сплав, UV стабилизиран пластик

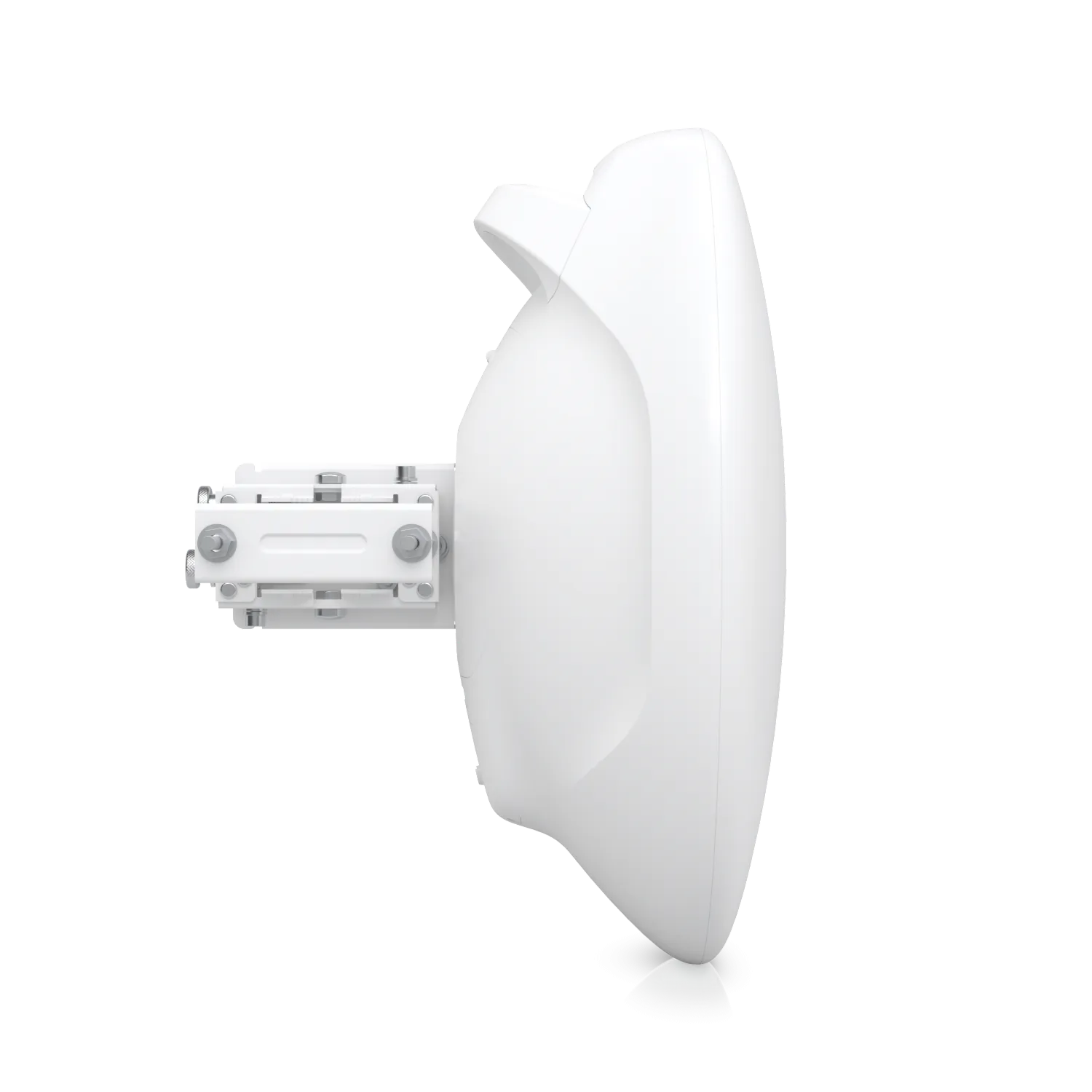

• Материал на монтаж: Неръждаема стомана

• Диаметър на монтаж на стълб: 25 до 76.2 мм (1 до 3") на външен диаметър на тръба

• Натоварване от вятър: 369 N при 200 км/ч (83 lbf при 125 mph)

• Защита от климатични условия: IPX6

Хардуер

• Процесор: Четириядрен ARM® Cortex®-A53 на 1.4 GHz

• Памет: DDR3L 512 MB

• Мрежови интерфейс:

  • (2) 2.5 GbE RJ45 порта

  • (1) 10G SFP+ порт

• Макс. консумация на мощност: 26W

• Метод на захранване: Пасивно PoE 4-двойки (1, 2+; 3, 6-) (4, 5+; 7, 8-)

  • Пасивно PoE 2-двойки (4, 5+; 7, 8-), само за 44–54V DC

• Захранващо устройство: 48V DC, 0.65A, 2.5 GbE PoE адаптер (включен)

• Поддържан обхват на напрежението: 44–54V DC, 22–27V DC

• GPS: Да

• Бутон: Фабрично нулиране

• LED индикатори: Захранване, (2) Ethernet, SFP+, GPS, връзка

• Температура на работа: -40 до 60° C (-40 до 140° F)

• Влажност на околната среда: 5 до 95% без кондензация

• Сертификации: FCC, IC, CE

• NDAA съвместим: Да

Софтуер

• Режим на работа: PtP, PtMP станция

• Специфични функции на Ubiquiti: Вградена 60 GHz радио технология, протокол за откритие, Wave технология

• Услуги: UISP, ping watchdog, NTP клиент, SNMP

• Инструменти: Подравняване на антена, утилита за откритие, ping, трасировка, тест на скорост, тест на кабел* (FW версия 3.3.0 и по-нова), сондажи* (FW версия 3.3.0 и по-нова), формиране на трафик** (FW версия 3.4.0 и по-нова)

• Мрежа: Режим мост/рутер* (Рутер е наличен само в PtMP станционен режим)

• Изисквания за приложение: UISP: Версия 2.3.0 и по-нова

Система

• Обща пропускателна способност: 5.4 Gbps

• Макс. обхват:

  • PtP: до 15 км

  • PtMP: до 8 км (Wave AP), до 6 км (Wave AP Micro)

• Шифроване: WPA2-PSK (AES)

RF

• Оперативна честота: 57 до 71 GHz (в зависимост от регулаторния регион)

• Ширина на канала: 2160, 1080, 540* MHz (FW версия 3.3.0 и по-нова)

• Оперативни канали: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz (в зависимост от регулаторния регион)

• Модулация: 16QAM, QPSK

• Antenna Gai: 46 dBi

• Поляризация: Вертикално линейна

• Ширина на лъча:

  • Азимут: 3 dB 1.3°

  • Извишение: 3 dB 1.3°

Резервно RF

• WiFi стандарт: 802.11ax (WiFi 6)

• Оперативна честота:

  • US/CA: U-NII-1 5150 - 5250 MHz, U-NII-2A 5250 - 5350 MHz, U-NII-2C 5470 - 5725 MHz, U-NII-3 5725 - 5850 MHz

  • Световен: 5150 - 5875 MHz (в зависимост от регулаторния регион)

• Ширина на канала: 20, 40, 80 MHz

• Макс. проводена TX мощност: 27 dBm

• Модулация: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM

• Печалба на антената: 22 dBi

• Поляризация: Дву-линейна

• Ширина на лъча:

  • Азимут: 3 dB 8°

  • Извишение: 3 dB 8°

• Изолация между поляризациите: 20 dB

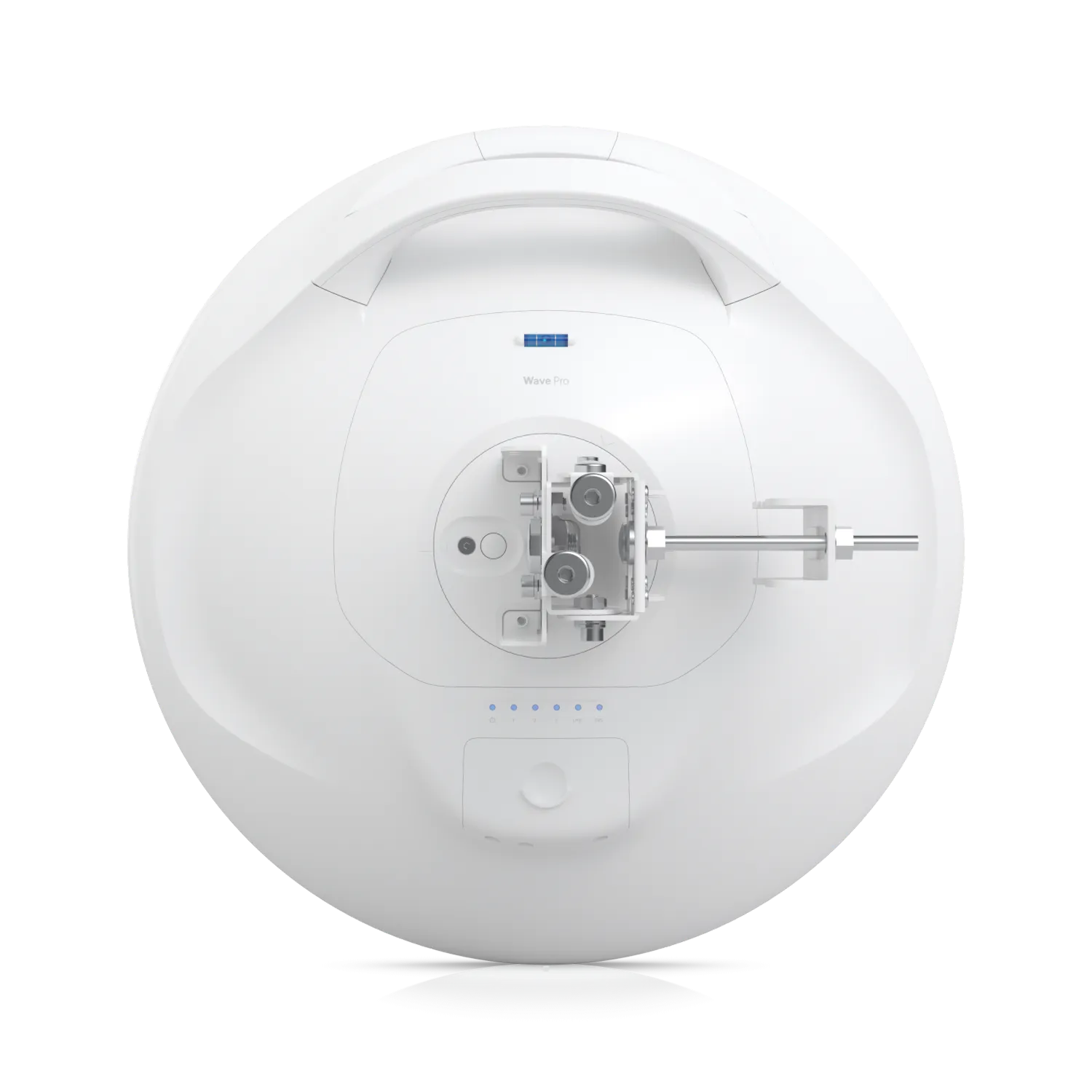

LED индикатори

• Захранване:

  • Мигаща бяла: стартиране на устройството

  • Бяла: не е свързано с приложението UISP

  • Синя: свързано с приложението UISP

  • Мигаща синя: намиране в процес

  • Синя/бяла: актуализация на фърмуера в процес

• Ethernet: Мигаща синя: открит трафик на Ethernet

• SFP+: Мигаща синя: открит трафик на SFP+

• Връзки: Бяла: 5 GHz връзка, Синя: 60 GHz връзка

• GPS: Синя: получава поне (4) GPS сателитни сигнала
